Mòdul RF de bloqueig d’interferències 30W

Índex

Paràmetre

Freqüència de treball

Potència saturada CW de sortida

Més gran o igual a 30W (45dBm) ± 1dBm

A - guanya la plana de la banda

Menys o igual a 1,5dB

Corrent de treball

Menys o igual a 1,7a

Sortida VSWR

Menys o igual a 2,6

Supressió de desordres

Més gran o igual a 65dBc

Supressió harmònica

Més gran o igual a -8dbc

Interfície de sortida de RF

Sam - f

Interfície d'alimentació d'alimentació 28V

Feed - a través del condensador amb placa de terra/ vermell - cables negres

Alimentació VCC

DC: 27-30V

VCC MAX Tensió

+30V

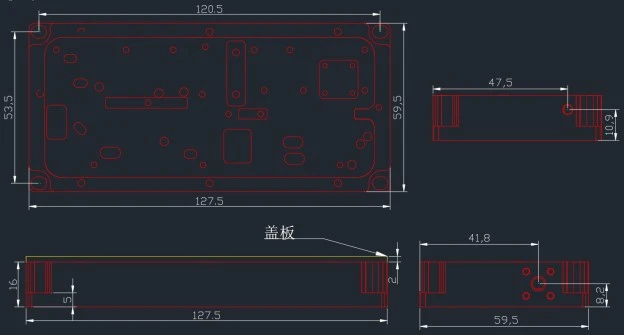

Dimensió sense connector

127,5 × 59,5 × 18 mm

Temperatura ambient

-20^oC~+55^oC

Mètode d'instal·lació

Cal instal·lar el radiador per a les proves d'amplificador de potència
