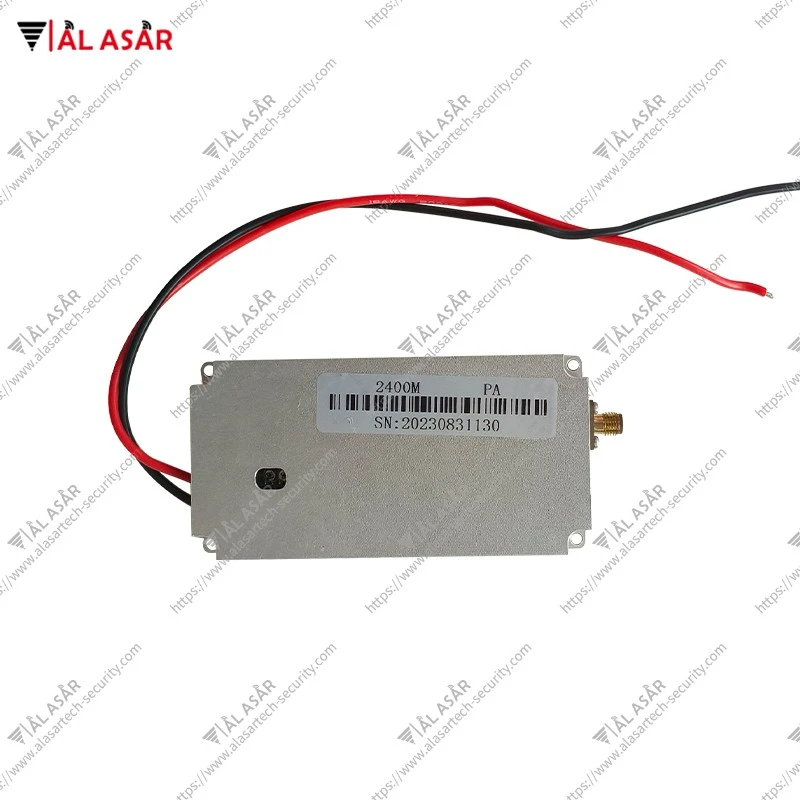

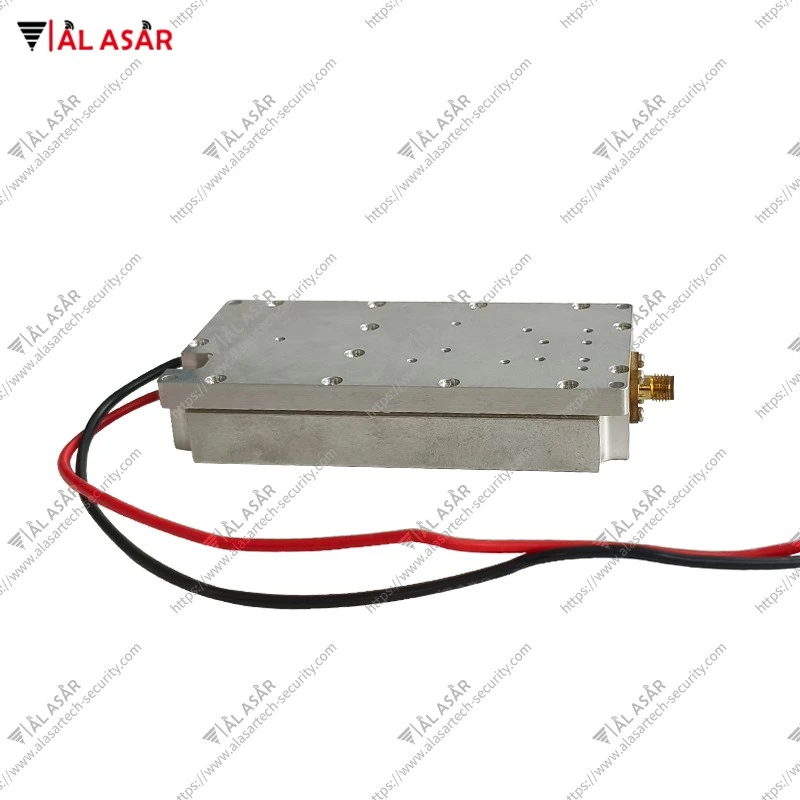

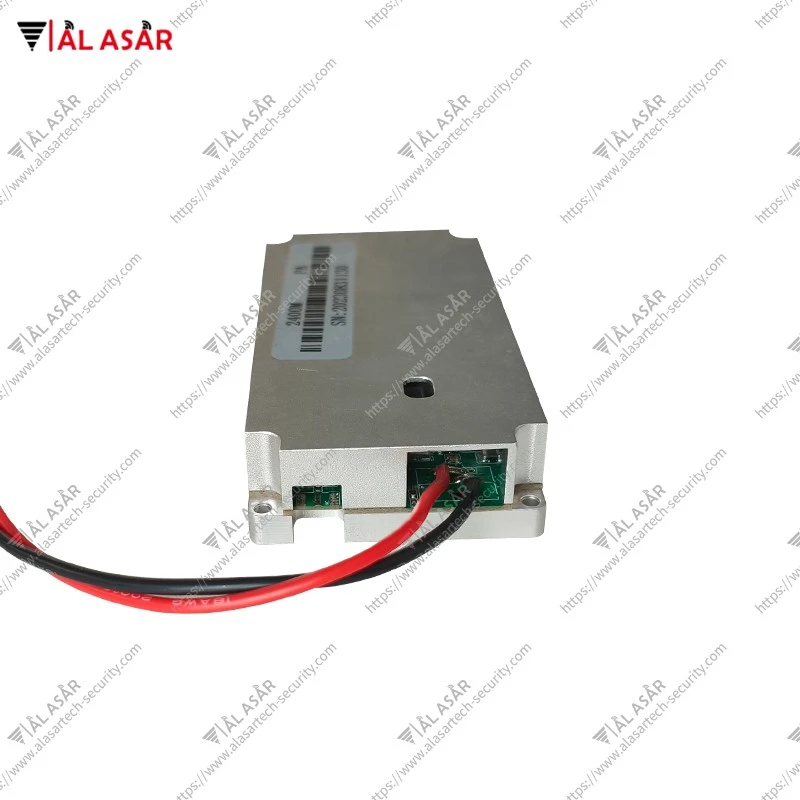

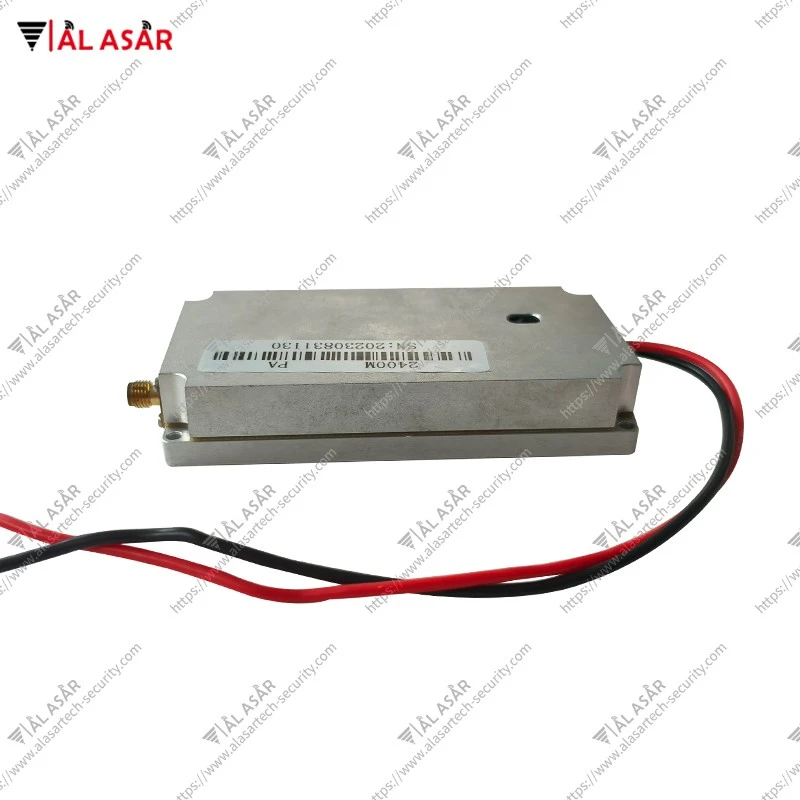

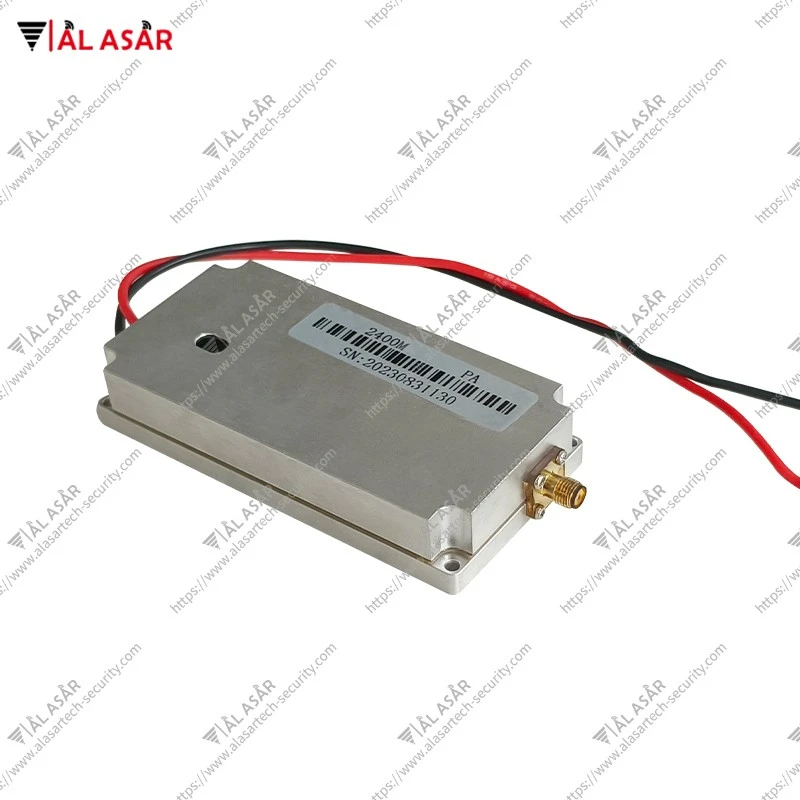

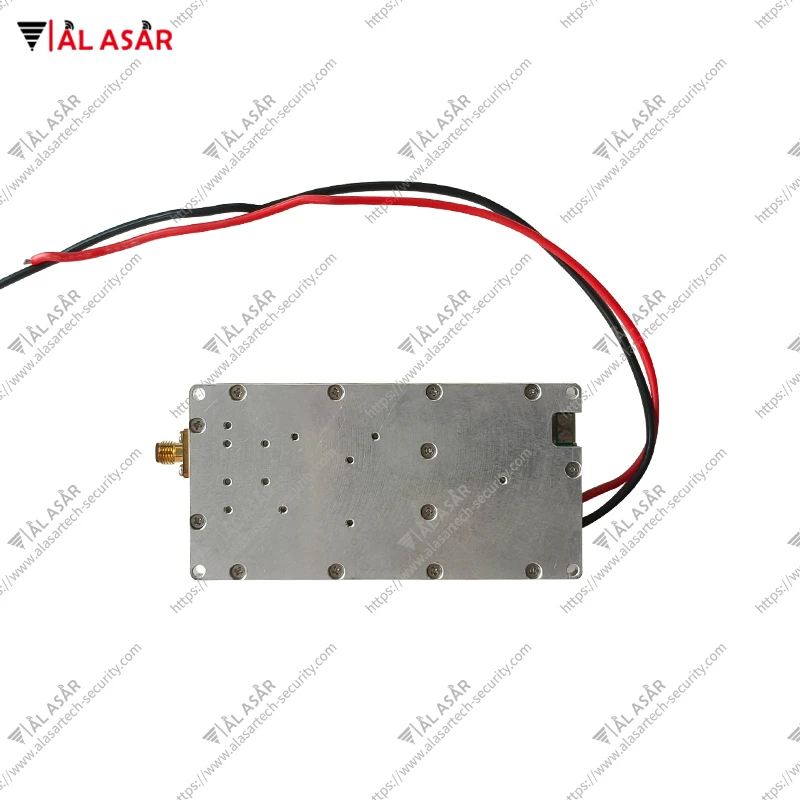

Mòdul d'amplificador de potència del senyal

Índex

Paràmetre

Freqüència de treball

2400MHz

Potència saturada CW de sortida

﹥ 50W (47dBm) ± 0,5 dBm

Gaudeix de la banda de la banda

Menys o igual a 1,5dB

Corrent de treball

Menys o igual a 5a ± 0,2

Sortida VSWR

Menys o igual a 2,6

Supressió de desordres

Més gran o igual a 65dBc

Supressió harmònica

Més gran o igual a -8 dbc

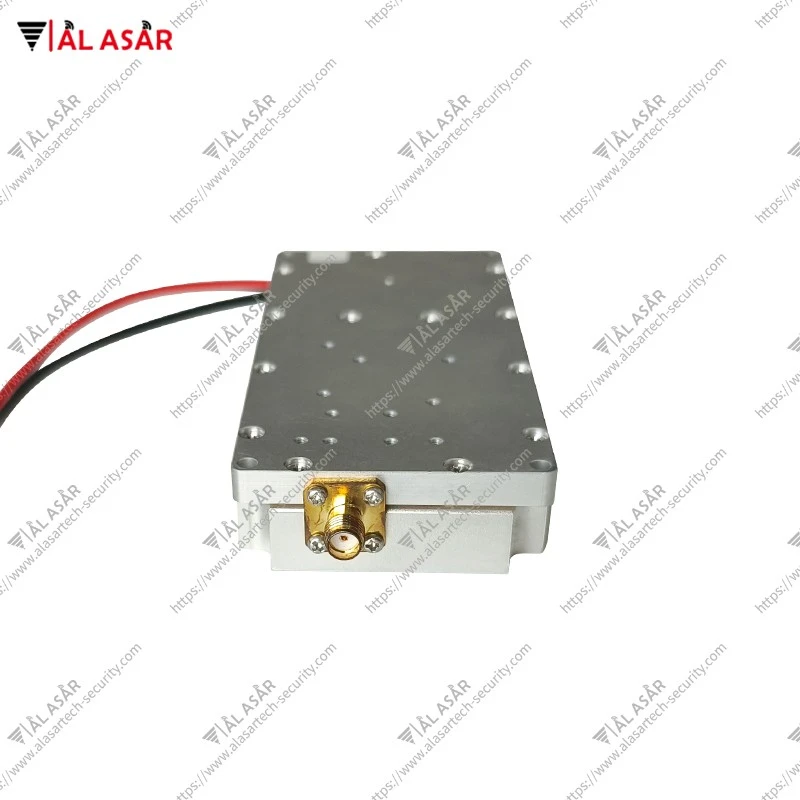

Interfície de sortida de RF

Sam-f

Interfície d'alimentació d'alimentació 28V

Condensador d’alimentació amb placa de terra

Alimentació VCC

Dc: 27-30 V

VCC MAX Tensió

+30V

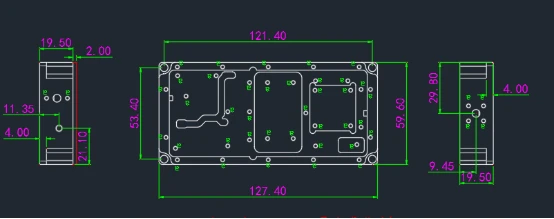

Dimensió sense connector

127,4 × 59,6 × 21,5 mm

S'ha corregit les dimensions d'instal·lació

121,4 × 53,4 mm

Temperatura ambient

-20^oC~+55^oC

Mètode d'instal·lació

Cal instal·lar el radiador per a les proves d'amplificador de potència
