Visió general
La zona de la presó té una superfície total de 92,000 metres quadrats, amb una longitud de 460 metres d'est a oest i una amplada de 200 metres de nord a sud. Hi ha un turó fora de la tanca de llevant. Hi ha estacions base GSM 900MHz, GSM 900MHZ, CDMA 800MHz, 3G, 4G a la part superior del turó, i l'estació base és una línia recta des de la tanca. La distància és d'uns 500 metres i altres estacions base estan relativament lluny de la presó i el senyal és feble. Els senyals de comunicació coberts són GSM 900MHz, GSM 900MHZ, CDMA 800MHz, 3G, 4G.5G
disseny global
1. Mètode de cobertura de blindatge de la presó
1) Control remot IP impermeable d'alta potència 5g Bloqueig de telèfon mòbil AAT-HPJ 8-5G s'utilitza l'amfitrió de banda única amb l'antena direccional corresponent, i l'antena omnidireccional s'utilitza principalment per a una cobertura de blindatge d'àrea gran;
2) Utilitzeu equips Jammer de senyal mòbil ajustable de potència multifreqüència de baixa potència AAT-JPA-8H{-10W per complementar i reforçar alguns dels punts de fuites de blindatge defectuosos dins del blindatge d'alta potència esmentat anteriorment. .
2. Principi de selecció de l'antena
1) Per reduir l'impacte a l'interior no blindat, especialment a la zona de la vora de la presó, generalment s'utilitza una antena direccional;
2) En altres zones de la presó, generalment s'utilitzen antenes omnidireccionals per ampliar l'àrea de blindatge;
3) Segons diferents rangs de blindatge, angle, alçada, longitud i amplada, etc., l'alçada de muntatge de l'antena i altres factors, seleccioneu raonablement el patró de radiació vertical i horitzontal i els paràmetres tècnics com ara el guany i la inclinació de l'antena.
3. Selecció de la posició de muntatge de l'antena
1) Considereu que la direcció de radiació de l'antena blindada en el rang efectiu és el més coherent possible amb la direcció de radiació de l'estació base;
2) Aprofiteu al màxim l'obstrucció del terreny i dels edificis del lloc per seleccionar correctament els paràmetres del patró de l'antena i reduir la interferència amb el món exterior.
4. Bloqueig del senyal del telèfon Depuració de potència de sortida
Ajusteu la potència de blindatge raonablement segons la força del senyal real i la qualitat de l'escena per garantir l'efecte de blindatge i intentar equilibrar-lo tant com sigui possible sobre la base d'una certa redundància.
5. Configuració de la banda de freqüències de sortida i espectre
Segons la banda de freqüència real i el punt de freqüència del lloc, s'adopta una combinació de banda estreta i banda ampla. Els punts principals són senyals forts de l'estació base més propera, que estan protegits per l'amplitud de la banda estreta. Màscara d'amplada de banda gran d'amplitud.
6. Prison Jammer combinació flexible de mòduls del sistema
1) L'interior de l'amfitrió es compon de diversos mòduls: els mòduls de diverses bandes de freqüència es poden seleccionar de manera flexible en un model del mateix model;
2) L'amfitrió i l'antena estan connectats amb un cable de 50 ohms, l'antena es pot muntar a la millor posició i està lliure de les limitacions de la posició de l'amfitrió;
3) Un amfitrió pot utilitzar el divisor de potència per a la distribució de múltiples antenes segons les necessitats reals, estalviant la potència de l'amfitrió i ampliant el rang de blindatge;
4) Una antena també pot utilitzar un combinador per combinar diferents senyals de sortida de diversos hosts en una sola antena per a la radiació, reduint el nombre d'antenes i estalviant costos.

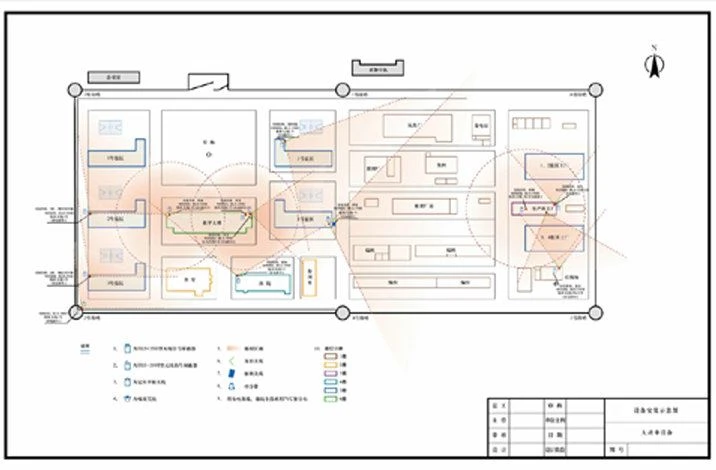

Diagrama esquemàtic de la instal·lació d'equips de bloqueig d'alta potència

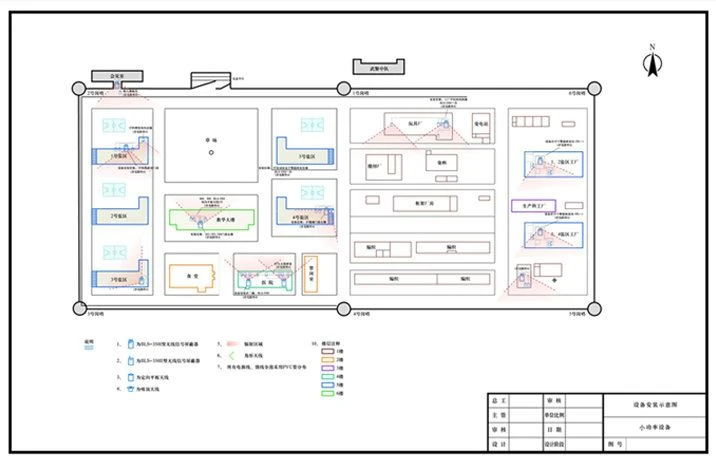

Diagrama esquemàtic de la instal·lació d'equips de bloqueig de potència més petita
