Detector de drons de mà:
Una guia completa perDetecció de drons portàtils
Un detector de drons de mà és un dispositiu portàtil utilitzat per detectar i analitzar senyals de radiofreqüència relacionats amb vehicles aeris no tripulats (UAV). A diferència dels sistemes de detecció de drons fixos, els detectors de drons portàtils poden ser transportats pel personal de seguretat i utilitzar-los per a la detecció mòbil en diferents àrees.
Els detectors de drons de radiofreqüència portàtils poden identificar senyals d'alguns drons de qualitat-de consum, drons FPV i drons de grau-industrial. També poden analitzar senyals de drons sospitosos desconeguts per obtenir informació com ara la ubicació del dron, la ubicació del pilot i la identificació remota.

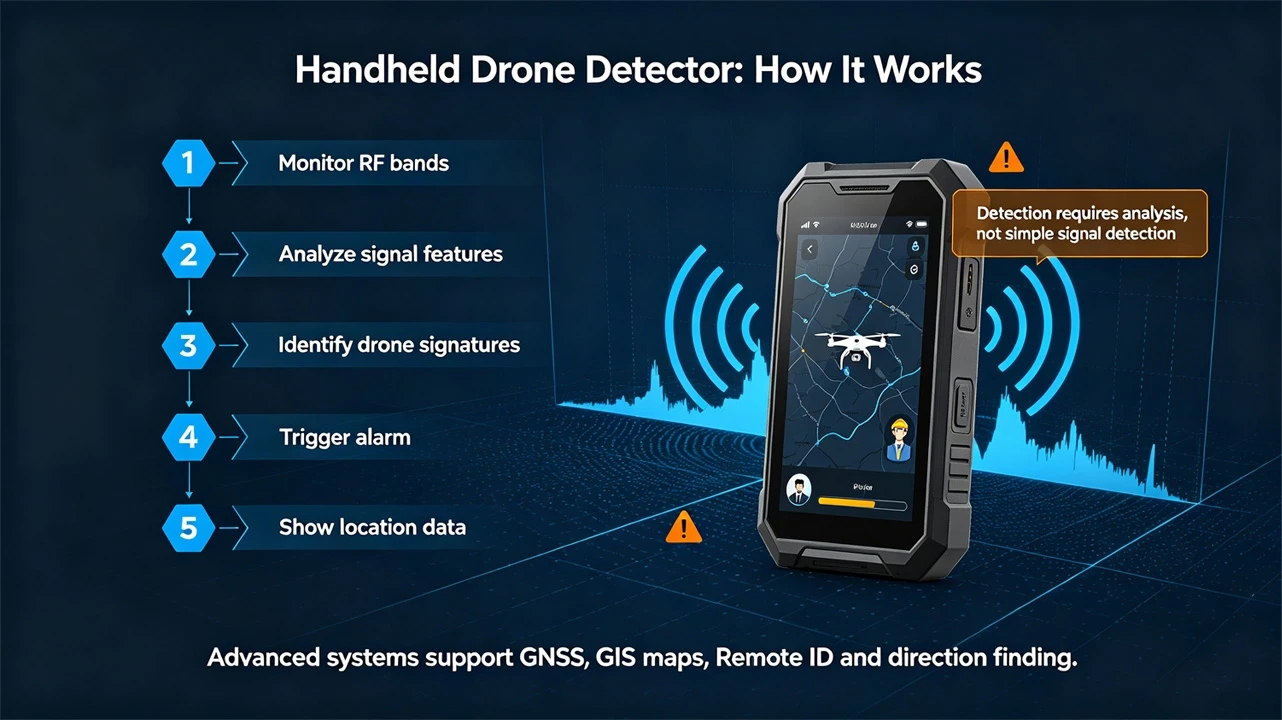

一,Com funcionen els detectors de drons portàtils?
Els detectors de drons de radiofreqüència (RF) solen incloure els passos següents:
1. Monitorització del senyal de RF:El dispositiu supervisa contínuament la banda de freqüència seleccionada i cerca nombrosos senyals sense fil que poden coexistir a l'entorn, com ara Wi-Fi, Bluetooth, dispositius de comunicació i equips industrials. La detecció de drons no és simplement "detectar un senyal de RF i suposar que és un dron".
2. Anàlisi del senyal:Una vegada que el dispositiu detecta un senyal rellevant, analitza encara més les característiques de freqüència, els patrons de senyal i altres característiques relacionades amb la tecnologia de comunicació específica del drone.
3. Identificació del dron:El dispositiu compara els resultats de l'anàlisi amb les característiques conegudes del senyal del drone o una base de dades d'identificació. Per als models de drons compatibles, el sistema pot determinar encara més el seu model o categoria. Alguns sistemes també poden identificar senyals relacionats amb drons FPV i de grau industrial-comuns.
4. Alarmes:Quan el sistema identifica un senyal de dron rellevant o detecta un senyal sospitós de dron, emetrà una alarma a l'operador. Els mètodes d'alarma inclouen notificacions de pantalla, alarmes sonores i alarmes de vibració.
5.Ubicació i altra informació:Els sistemes avançats de detecció de drons portàtils també poden combinar l'anàlisi de radiofreqüència amb GNSS, mapes GIS, identificació remota i capacitats de cerca de direcció. Els operadors reben més que una simple notificació de "drone spotted"; reben una gran quantitat d'informació sobre la situació al-lloc.
2,Quins tipus de drons podendetectors de drons de màdetectar?
Les capacitats de detecció reals depenen de la cobertura de freqüència del dispositiu, la tecnologia d'identificació del senyal, la configuració de l'antena, l'entorn i les característiques del senyal del drone objectiu. Els sistemes de detecció de drons portàtils moderns solen detectar diversos tipus de drons.
1, Drones de consum:Els drons de consum són un tipus comú d'UAV en entorns públics i comercials. Els detectors de drons amb les corresponents capacitats RFID poden identificar els senyals de drons dels consumidors compatibles i proporcionar als operadors la informació rellevant de l'objectiu.
2, Drones FPV (vehicle imprès flexible):Els dispositius amb les corresponents capacitats d'anàlisi de RF poden controlar els senyals FPV rellevants, proporcionant al personal de seguretat una consciència situacional addicional de l'activitat dels drons FPV.
3, Drones industrials:Els drons industrials inclouen drons grans de múltiples-rotors, drons de càrrega útil i drons VTOL (enlairament-vertical i aterratge) o drons-d'ala composta. Els detectors de mà que cobreixen diversos tipus de drons poden ajudar els equips de seguretat a controlar més tipus d'UAV, no només els drons de consum.
4, Senyals de drons desconeguts o sospitosos:Alguns sistemes avançats de detecció de drons han afegit capacitats d'identificació de senyal de dron sospitós. Aquesta funció pot analitzar l'activitat de radiofreqüència amb característiques de comunicació d'UAV i pot emetre una alarma de senyal d'UAV sospitosa als operadors, fins i tot si no es pot identificar el model específic. Els senyals de RF desconeguts no representen necessàriament UAV. La identificació de senyal sospitosa és més adequada com a capacitat addicional de consciència de la situació que per classificar automàticament tots els senyals desconeguts com a UAV.

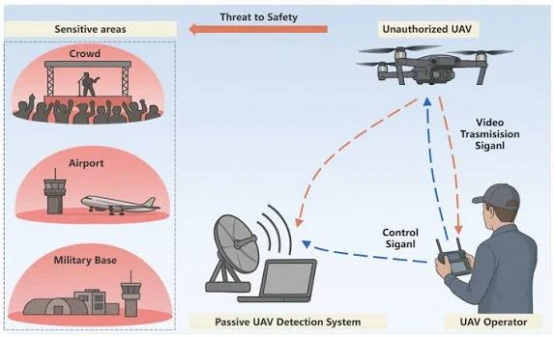

3,Què és la detecció de drons RF?
Detecció de drons RFdetecta l'activitat de radiofreqüència (RF) associada als drons mitjançant el seguiment i l'anàlisi de senyals de radiofreqüència.
Una de les seves característiques clau és que pot utilitzar els senyals electrònics generats pel drone per ajudar a la detecció, en lloc de confiar completament en l'observació visual.
Això pot ser especialment valuós en situacions en què:
• Els drons són difícils d'observar a ull nu;
• Els operadors es troben a distància del dron;
• Les condicions meteorològiques o d'il·luminació dificulten l'observació visual;
• Els equips de seguretat requereixen capacitats de detecció mòbil;
•Àrees grans o temporals requereixen monitorització amb drons.
La detecció de radiofreqüència (RF) també té limitacions tècniques. No tots els drons generen senyals de RF fàcilment identificables i els entorns electromagnètics complexos poden afectar l'eficàcia de la detecció. Per tant, la detecció de RF generalment s'ha de considerar una part indispensable d'un sistema integrat de detecció de drons.

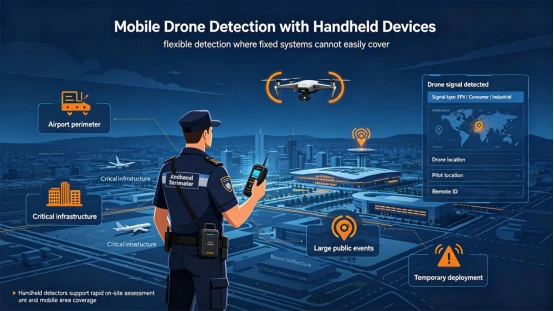

4,Per què triar un detector de drons de mà?
Un dels majors avantatges dels detectors de drons de mà és la seva mobilitat.
Els sistemes de detecció fixos poden cobrir àrees específiques durant períodes prolongats, però els dispositius portàtils permeten als operadors portar les capacitats de detecció on les necessitin.
És adequat per a:
1,Patrulles de seguretat mòbil:El personal de seguretat pot portar el detector amb ells durant les patrulles.
2,Esdeveniments temporals: Els grans esdeveniments poden requerir una vigilància temporal amb drons on la infraestructura de detecció permanent no és adequada.
3,Àrees clau:Els equips de seguretat poden utilitzar equips de detecció de drons portàtils al voltant d'instal·lacions sensibles, llocs industrials i zones restringides.
4,Desplegament ràpid:Els dispositius portàtils es poden desplegar ràpidament quan es detecta una possible activitat de drons.
5,Integració amb altres sistemes de detecció:Els dispositius de detecció de RF portàtils també es poden utilitzar juntament amb radars fixos, càmeres, equips de detecció acústica o altresDetecció d'UAVtecnologies.
5,Com triar un detector de drons de mà?
Quan escolliu un detector de drons portàtil, no us hauríeu de centrar només en un paràmetre.
1. Cobertura de freqüència
La cobertura de freqüència és un dels indicadors més importants per als detectors de drons de RF. Un rang de freqüències més ampli permet que el dispositiu controli més tipus d'activitat de RF.
Per exemple, l'AAT-H3L-D admet la detecció de RF de 70 MHz a 6000 MHz, proporcionant 12 bandes de freqüència clau seleccionables de manera predeterminada. A més, es poden configurar altres bandes de freqüència segons les necessitats del projecte.
2. Distància de detecció
La distància de detecció es veu afectada per diversos factors, com ara:
•Entorn electromagnètic;
• Potència de transmissió de l'objectiu;
•Configuració de l'antena;
•Edificis i obstacles;
•Interferència de RF ambiental.
La distància de detecció nominal de l'AAT-H3L-D és d'1,5 a 2 km, però el rendiment real variarà segons l'entorn i la potència de transmissió de l'objectiu. La distància nominal del producte s'ha d'entendre com una referència d'especificació tècnica, no simplement com una distància que es pot aconseguir en tots els entorns.
3. Capacitat d'identificació de drons
Simplement detectar senyals de RF no sempre és suficient. Una bonasistema de detecció de dronstambé hauria d'ajudar els operadors a determinar si el senyal està relacionat amb un UAV i, quan sigui compatible, identificar encara més el model o el tipus de dron.
4. Identificació remota
Per a les emissions de drons compatibles, Remote ID pot proporcionar informació addicional. Els dispositius que admeten la resolució d'identificació remota poden obtenir:
•Ubicació del dron;
•Ubicació del pilot;
•Número de sèrie del drone;
•Altra informació d'emissió disponible.
5. Localització
Si l'escenari d'aplicació requereix una determinació addicional de la direcció d'origen del senyal, es pot seleccionar un dispositiu amb funcionalitat de cerca de direcció. L'AAT-H3L-D admet una antena de cerca de direcció opcional, amb una precisió de geometria d'aproximadament 15 graus. Això ajuda els operadors a determinar la direcció aproximada del senyal de RF detectat al lloc-.
6. Durada de la bateria i portabilitat
Per a les aplicacions de seguretat mòbil, el pes del dispositiu, la mida, la durada de la bateria i els mètodes de transport són crucials.
L'AAT-H3L-D pesa Menor o igual a 900 g i mesura aproximadament 225 × 78 × 43 mm (sense comptar l'antena), amb una durada de la bateria superior o igual a 6 hores. També inclou un clip de-alliberament ràpid per utilitzar-lo amb equipament tàctic MOLLE.
7. Protecció exterior:Els dispositius electrònics utilitzats a l'exterior poden veure's afectats per la pols, la humitat i les variacions de temperatura.
L'AAT-H3L-D té un grau de protecció IP55 i un rang de temperatura de funcionament de -20 graus a 50 graus.

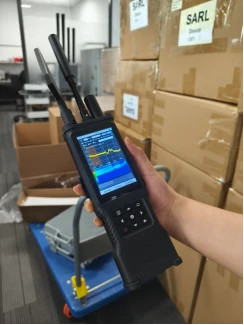

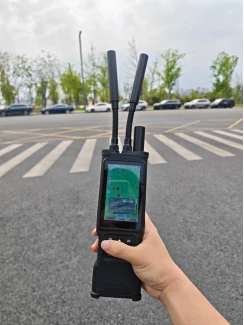

7,Localitzador de drons RF portàtil AAT-H3L-D
L'AAT-H3L-D és aDrone RF de màLocalitzador dissenyat per a la detecció de RF i l'anàlisi del senyal de drons portàtils.
El dispositiu utilitza un mètode de monitorització de RF passiu, que no emet senyals de RF de manera activa durant la detecció, el que el fa adequat per a escenaris de monitorització de RF que requereixen una observabilitat baixa.
L'AAT-H3L-D admet un rang de freqüències de 70 a 6000 MHz, proporcionant 12 bandes de freqüència clau seleccionables de manera predeterminada. El dispositiu pot identificar diversos senyals de drons, inclosos els drons de consum compatibles, els drons FPV i els drons industrials típics.
Per als models principals compatibles, el sistema pot analitzar més informació com ara el model de drone, el número de sèrie, la ubicació del drone i la ubicació del pilot, alhora que admet l'anàlisi de missatges d'identificació remota.
El dispositiu compta amb una pantalla LCD en color de 4 polzades i integra el posicionament GNSS, la interacció amb mapes GIS, la detecció d'espectre, les alarmes de vibració i so, i admet antenes direccionals opcionals.
8,Cartografia GNSS i anàlisi d'espectre
El valor pràctic dels dispositius de detecció portàtils es pot millorar encara més quan la informació de detecció d'UAV es combina amb la ubicació geogràfica i la informació de l'entorn electromagnètic.
L'AAT-H3L-D integra el posicionament GNSS i les funcions d'interacció amb mapes GIS, permetent la visualització-en temps real de la ubicació del dispositiu i les operacions del mapa a la pantalla.
1,Les funcions principals del mapa inclouen:
•Posicionament-en temps real GNSS;
•Ampliació del mapa;
•Mapa per satèl·lit;
•Mapa estàndard;
• Posicionament manual (configuració de latitud i longitud);
•Mode de detecció i mode de descodificació
• Accés DOA a la interfície de cerca de direcció
•Importació de dades de mapes fora de línia.

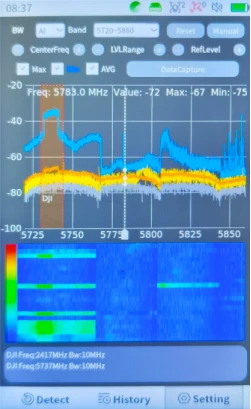

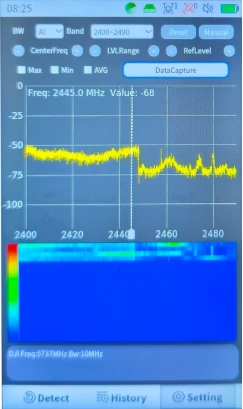

El dispositiu també admet la visualització de mapes d'-espectre en temps real i de freqüència-.
2,Les funcions de l'espectre inclouen:
•Apropar i allunyar;
•Retenció del valor màxim;
•Retenció del valor mínim;
•Anàlisi de freqüència-temps.
L'AAT-H3L-D es pot utilitzar no només com a detector d'UAV portàtil, sinó també per al monitoratge bàsic de l'espectre electromagnètic de mà.
9,Escenaris d'aplicació de detectors d'UAV portàtils
Sistemes de detecció d'UAV portàtilses pot aplicar a una varietat d'escenaris de seguretat.
1,-Seguretat d'esdeveniments a gran escala
Els equips de seguretat poden utilitzar equips de detecció d'UAV portàtils en esdeveniments a l'aire lliure, estadis, reunions públiques i zones restringides temporalment.
2,Patrulles de Seguretat Pública
El personal de seguretat mòbil pot portar l'equip durant les patrulles per controlar l'activitat potencial d'UAV, sense dependre completament de la infraestructura de detecció fixa.
3,Protecció d'Àrees Clau
Les instal·lacions sensibles i les zones importants poden utilitzar la detecció d'UAV portàtil com a mitjà tècnic addicional de consciència de la situació a baixa-altitud.
4,Aplicacions de comptador-UAS
Els detectors de RF portàtils poden servir com a components de detecció i identificació en un sistema de comptador-UAS més complet.
És important tenir en compte que la detecció i l'embussos són funcions diferents. La responsabilitat principal d'un detector de drons és detectar, analitzar i identificar l'activitat potencial dels drons; tanmateix, això no vol dir que el dispositiu en si mateix posseeixi capacitats d'embussos o altres contramesures.
十,Conclusió: com triar el detector de drons de mà adequat?
Els detectors de drons portàtils proporcionen als equips de seguretat capacitats de detecció de drons flexibles, portàtils i de desplegament ràpid.
Quan seleccioneu l'equip, no us hauríeu de centrar només en el rang de detecció. La cobertura de freqüència, les capacitats d'anàlisi del senyal, la identificació de drons, la identificació remota, la identificació de senyal desconeguda, la recerca de direcció, el mapatge GNSS, la durada de la bateria, el nivell de protecció i les capacitats d'integració del sistema afecten significativament el valor de l'equip en aplicacions pràctiques.
Per a qualsevol consulta, poseu-vos en contacte amb nosaltres: info@alasartech-security.com
