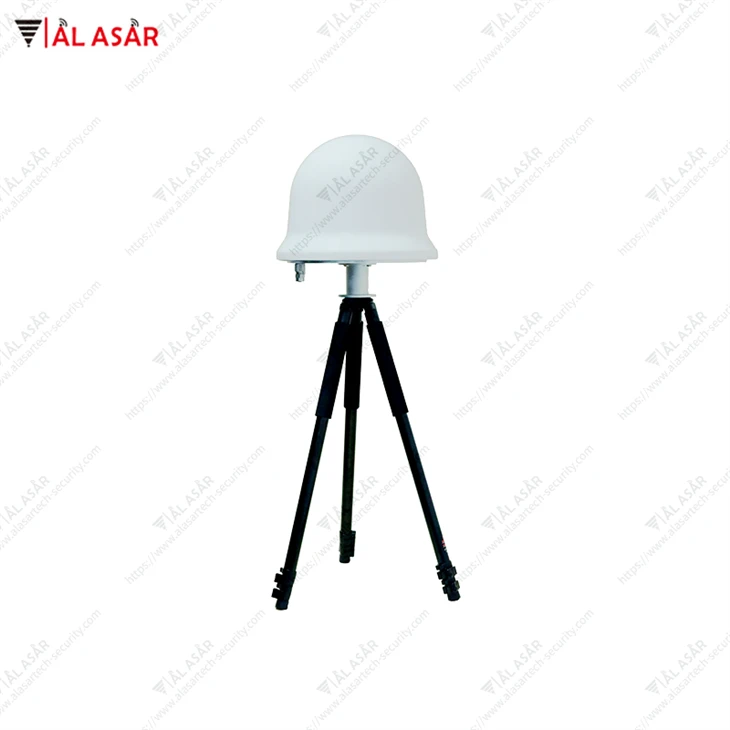

Presentació del producte
El dispositiu de señu de navegació UAV simula i emet un senyal de señu de navegació UAV que és completament coherent amb el senyal del satèl·lit de navegació en òrbita i falsifica la posició, la velocitat i el temps dels drons.
Juntament amb la informació en temps real de la posició i la trajectòria de l'UAV proporcionada pel radar i altres equips de detecció, el sistema ajusta dinàmicament les coordenades de la posició de l'engany per induir l'UAV a volar a un lloc designat i aterrar.
El dispositiu de navegació UAV consisteix en un host, una font d'alimentació i una plataforma de programari de gestió.
Muna funció
El sistema pot enganyar el posicionament dels drons que es basen en sistemes de navegació per satèl·lit BDS/GPS/GLONASS/GALILEO. Mitjançant l'engany d'ubicació i altres mètodes, pot assolir l'objectiu d'obligar el drone a aterrar, allunyar-lo, atraure-lo a un lloc designat i evitar que s'enlai dins de la zona de defensa.
⚫ Amb una defensa automàtica de llarga distància, per a tot el temps i contra els drons
⚫ Amb funcions com ara l'aterratge forçat, l'expulsió direccional, la inducció del rumb i la prohibició de volar
⚫ Amb la funció de defensar-se dels eixams de drons
⚫ Pot emetre senyals d'engany que permeten als drons realitzar moviment circular, moviment lineal, moviment uniforme, moviment de velocitat variable, moviment corbat i altres trajectòries
⚫ El retard del canal del senyal de satèl·lit es pot ajustar per adaptar-se al radi de l'engany per tal d'aconseguir el millor efecte d'engany
⚫ Receptor de satèl·lit integrat, sincronitzat amb l'hora del satèl·lit en òrbita
⚫ Amb funcions d'autoprova i sortida d'estat, informa automàticament al sistema de comandament i control quan es produeix una fallada
⚫ Potència de sortida ajustable, ajust de distància de defensa
⚫El control de paràmetres i funcions admet l'acoblament del protocol d'interfície, la integració del sistema de suport i el desenvolupament secundari
⚫ Amb la capacitat de connectar diversos dispositius a Internet, gestió jeràrquica i control i defensa regionals
⚫ Amb la funció d'enllaç amb la detecció d'espectre, l'equip de supressió d'interferències i el radar, pot aconseguir 24-hores de funcionament no tripulat
⚫ Programari: proporcionar un protocol d'interfície per al desenvolupament integrat
Indicadors tècnics
El tauler de navegació admet la simulació de senyals de satèl·lit de navegació GPS, BDS, GLONASS i GAL. Els indicadors de rendiment són els següents:
Freqüència de recepció i transmissió del senyal: freqüència de selecció de l'usuari
Llista de configuració de freqüència del senyal del producte
|
Sistema de satèl·lit |
Banda de freqüència |
Punt de freqüència central (MHz) |
Ample de banda |
|
Punt de freqüència estàndard |
|||
|
BDS |
B1I |
1561.098 |
±2,046 MHz |
|
GPS |
L1 C/A |
1575.42 |
± 1,023 MHz |
|
GLONASS |
L1 |
1602 |
1598.0625-1605.375MHz |
|
Punt de freqüència opcional |
|||
|
GPS |
L2 |
1227.6 |
± 1,023 MHz |
|
BDS |
B1C |
1575.42 |
±16,368 MHz |
|
B2I |
1207.14 |
±2,046 MHz |
|
|
B3I |
1268.52 |
±10,23 MHz |
|
|
GLO |
L2 |
1246 |
1242.9375-1248.625MHz |
|
GAL |
E1 |
1575.42 |
±12,276 MHz |
⚫ Potència de sortida del senyal a cada punt de freqüència: inferior o igual a -5dBm
⚫ Interval d'ajust de potència: 80 dB
⚫ Resolució d'ajust de potència: 0,5 dB
⚫ Precisió de simulació de posició: inferior o igual a 1 m
⚫ Precisió de velocitat: inferior o igual a 0,5 m/s (RMS)
⚫ Precisió de la sincronització de l'hora:<20ns
Indicadors de rendiment versió de 4 punts de freqüència
|
No. |
Article |
Especificacions tècniques |
|
1 |
Tolerància a la freqüència |
<±2*10-6 |
|
2 |
Transmesa espúria |
<-36dBm (30MHz-1GHz, RBW is 100kHz), <-30dBm (1GHz-18GHz, RBW is 1MHz) |
|
3 |
Interval de freqüència (MHz) |
GPS L1:1574.40~1576.44 BDS B1:1559.05~1563.14 GLO L1:1597.55~1605.89 GAL E1:1563.14~1587.70 |
|
4 |
Ample de banda ocupat (MHz) |
GPS L1: inferior o igual a 2.046 BDS B1: inferior o igual a 4.092 GLO L1: Menor o igual a 8,34 GAL E1: inferior o igual a 24.552 |
|
5 |
Supressió fora de banda |
±200KHz Menys o igual a 40dB, ±500KHz Menys o igual a 45dB |
|
6 |
Potència radiada isòtropa equivalent |
20W |
|
7 |
Distància de defensa activa |
Radi 5-8km |
|
8 |
Efecte d'inici |
＜10s |
|
Sincronització del senyal |
Sincronització d'efemèrides del senyal de navegació per satèl·lit simulada i precisió de sincronització horària 3 minuts <1us |
|
|
10 |
Funció segura de comunicació de dades encriptades |
Admet la transmissió de dades entre el mòdul de comunicació de dades encriptat segur i la plataforma de gestió d'informació, complint els requisits del "Protocol d'interfície de dades d'equip de contramesures de ràdio de vehicles aeri no tripulats_Exemple de prova" |
|
Temps de resposta enganyat |
<10s (within effective range) |
|
|
Angle d'engany efectiu: |
horitzontal: 360 graus, vertical: 0-90 graus |
|
|
Nombre de drons a contrarestar simultàniament |
Il·limitat |
|
|
Adaptabilitat a la temperatura |
Temperatura de treball: -40 grau -+70 grau , Temperatura d'emmagatzematge: -50 grau -+80 grau |
|
|
Adaptabilitat a la humitat relativa Humitat |
10%~75% (22 degrees), >=95% (45 graus) |
|
|
Vibració |
El rendiment antivibració compleix els requisits de l'entorn de transport per carretera de camions a GJB 150.16A-2009 |
|
|
grau de protecció |
IP65 |
|
|
Grau a prova d'explosió |
EX nA IIC T6 Gc |
|
|
Rendiment de protecció contra llamps |
compleix els requisits del nivell 3 a GB/T17626.5-2019 |
|
|
Font d'alimentació |
220 V CA |
|
|
Control remot |
RJ45 |
|
|
Dimensió |
411 × 411 × 370 mm (sense tríopde) |
|
|
Pes |
15 kg |
