Localitzador de drons portàtil





1, visió general

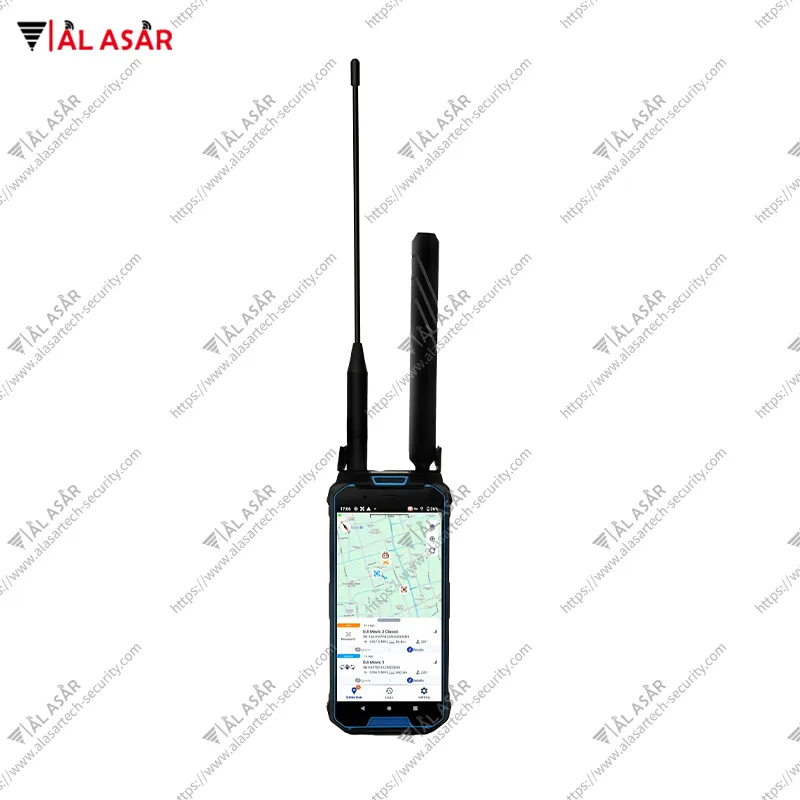

AAT-H2L-D Pro Pro és un dispositiu de detecció i posicionament de drons portàtil de nova generació, que millora la capacitat de detecció de drons FPV. Pot detectar eficaçment els drons de curses de baixa-freqüència i descodificar les seves imatges de perspectiva de vol en primera-persona.

Aquest producte integra la detecció de l'espectre dels drons, l'anàlisi de protocols, la identificació RID i altres funcions reguladores en una unitat, amb un pes d'una unitat-portàtil d'aproximadament 650 g. Pot aconseguir la detecció-en temps real i l'avís precoç per als drons de la sèrie 900, localitzant i rastrejant amb precisió els drons comuns i els seus operadors (controladors remots). El disseny és compacte i lleuger, fàcil de transportar, amb una bateria de llarga durada i es pot utilitzar en diverses operacions de seguretat-a baixa altitud.



2, components

El maquinari (accessoris) d'aquest producte es compon tal com es mostra a la taula següent:

NO	Nom	Quantitat	Unitat	Notes
1	Amfitrió de detecció	1	peça
2	Antena de baixa freqüència	1	peça
3	Antena de banda completa	1	peça
4	Adaptador d'alimentació i cable de càrrega	1	peça
5	Caixa protectora	1	peça
6	Endoll de conversió estàndard europeu	1	peça



3, Funcions

1) Col·locació de drons^[1]:Localitza els drons i mostra els resultats com a icones de drons al mapa e-.

2) Posicionament del pilot^[2]:Localitza els comandaments a distància (pilots) i mostra els resultats com a icones dels comandaments a distància al mapa e-.

3) Detecció de FPV:capaç de detectar i identificar drons de carreres casolans, anàlisi-en temps real de les seves imatges de vol en primera-persona.

4) Navegació pilot^[4]: AAT-H2L-D Pro Pro planifica la ruta per fer el seguiment dels controladors de drons amb un funcionament fàcil.

5) Detecció RID^[5]:AAT-H2L-D Pro Pro és capaç d'identificar els drons DJI (amb protocol OcuSync), els drons amb RID i el número de sèrie únic (SN) dels drons WIFI.

6) Informació completa^[6]:Visualització en temps real del model de dron, coordenades, velocitat, altitud, coordenades del pilot, etc.

7) Llista en blanc i negre^[7]:Un cop establerta una llista blanca, l'alarma d'AAT-H2L-D Pro Pro no s'activarà si es detecta el drone a la llista blanca.

8) Alerta primerenca:El dispositiu emetrà una alarma amb un so o una vibració quan detecti el drone.

9) Reproducció de la trajectòria:Ajuda al personal de seguretat a analitzar les dades històriques de vol de drons.

10) Registres històrics:Els resultats de la detecció es desaran per a la seva revisió, incloent SN, model, banda de freqüència, etc.

11) Diversos idiomes:Admet anglès, xinès, rus i portuguès.

Notes

[1]-[7]: només s'aplica a les sèries DJI amb protocols OcuSync.

[5]: GB 42590-2023, ASTM F3411 Remote ID, ASD-STAN prEN 4709-002.

4, Característiques

1) Detecció de drons de carreres:Capacitat de detecció de FPV de baixa freqüència-actualitzada recentment, que pot cobrir les bandes de freqüència de la majoria de drons de carreres casolans.

2) Demodulació de la imatge:Anàlisi-en temps real de les imatges de vol en primera-persona (FPV) dels drons FPV, amb una demodulació d'imatge més clara.

3) Portàtil i fàcil d'utilitzar:Quan detecteu i col·loqueu drons comuns com ara DJI i Autel, aquest dispositiu pot funcionar amb normalitat sense una antena externa, cosa que el fa més portàtil i fàcil d'utilitzar-.

4) Cobertura normativa integral:Capaç de detectar més de 900 tipus de drons, inclosos DJI (inclòs O4), Autel, Feimi, etc.

5) Xarxa i interconnexió:Es pot connectar a la plataforma de gestió de baixa-altitud per realitzar l'enllaç de diversos-dispositius i la gestió intel·ligent d'enviament unificat de zones de seguretat.

6) Mòbil i portàtil:El dispositiu només pesa ~ 658 g, és portàtil per a soldats individuals i es pot utilitzar immediatament després d'engegar-lo.



5, paràmetre

5.1 Índex de rendiment

NO	Indicador	Paràmetre	Notes
1	Interval de freqüència	100MHz-6GHz
2	Radi de detecció	1~2 km (entorn urbà) 2 ~ 3 km (entorn obert)
3	Temps de resposta	3 ~ 5s
4	Interval d'orientació	1~2 km (entorn urbà) 2 ~ 3 km (entorn obert)
5	Quantitat de detecció	Major o igual a 10



 5.2 Paràmetres mecànics

NO	Indicador	Paràmetre	Notes
1	Dimensions	185 mm * 80 mm * 33 mm
2	Pes	(658±10)g	Amb una antena
3	Mida de la caixa d'embalatge	L * W * H: (335 * 260 * 130 mm) ± 5 mm
4	Pes de la caixa d'embalatge (plena)	2,5 kg



 5.3 Característiques elèctriques

NO	Indicador	Paràmetre	Notes
1	Capacitat de la bateria	8000 mAh	-Bateria de liti integrada
2	Temps de funcionament	-4h	Quan la brillantor de la pantalla és del 20%, la temperatura és de 25 graus
3	Durada de la càrrega	~2.5 h	Amb el carregador original



  5.4 Adaptabilitat ambiental

NO	Indicador	Paràmetre	Notes
1	Temperatura de funcionament	-35 ~ 50 graus
2	Temperatura d'emmagatzematge	-40 ~ 40 graus

  5.5 Pantalla tàctil

NO	Indicador	Paràmetre	Notes
1	Mida de la pantalla	6 polzades
2	Resolució de pantalla	2160*1080 píxels



 5.6 Emmagatzematge del sistema

NO	Indicador	Paràmetre	Notes
1	Memòria	8 GB
2	Emmagatzematge	256 GB



  5.7 Entorn de funcionament

NO	Indicador	Paràmetre	Notes
1	Sistema operatiu	Android 12
2	Entorn de xarxa	En línia / fora de línia
